Remplacer une manivelle capricieuse par une commande automatique change vraiment le quotidien : on ferme ses volets sans bouger du canapé, on améliore l’isolation thermique et on renforce la sécurité de la maison. Pour bien choisir votre moteur de volet roulant électrique, ce guide détaille chaque étape, du câblage au réglage final.
Introduction : Pourquoi motoriser votre volet roulant ?
Marre de tourner la manivelle chaque matin ? On te comprend. Transformer son équipement manuel pour motoriser un volet roulant est un projet de rénovation gratifiant qui change radicalement le quotidien. Au-delà du simple confort de presser un bouton depuis son lit, les avantages volet roulant motorisé touchent aussi à la gestion thermique de la maison. En hiver, fermer ses volets dès la tombée de la nuit permet de conserver la chaleur (l’équivalent de quelques degrés gagnés sur le radiateur).
C’est aussi une question de protection. Un tablier motorisé résiste mieux aux tentatives de relevage extérieur qu’un modèle à sangle. Dans ce guide, on va transformer ton installation poussive en un système fluide et moderne. Pas besoin d’être un ingénieur de la NASA, mais il va falloir être un peu méticuleux sur les branchements. Le but ? Que ce soir, tout monte et descende sans le moindre effort physique de ta part.
Prérequis : Choix du kit de motorisation et matériel
Choisir le bon type de motorisation (filaire, radio, solaire)
Il existe trois grandes familles. Le moteur volet roulant électrique filaire est le plus robuste et le moins cher, mais il impose de tirer des câbles dans les murs jusqu’à un interrupteur. La technologie radio (sans fil) est plus simple à poser : tu branches le moteur sur une prise et tu pilotes tout avec une télécommande. Enfin, le solaire est royal en rénovation puisqu’il ne demande aucun raccordement au tableau électrique, mais le coût motorisation volet roulant solaire est plus élevé (compte environ 400€ contre 100€ pour un filaire standard).
Identifier le moteur adapté à votre volet (puissance, diamètre)
Ne prends pas n’importe quel moteur volet roulant sans vérifier deux choses : le diamètre de ton axe actuel (souvent 40 ou 60 mm) et le poids de ton tablier. Pour calculer le poids, c’est simple : multiplie la surface (largeur x hauteur) par le poids du matériau. Le PVC pèse environ 4kg/m² contre 7kg/m² pour l’alu. Un moteur de 10 Nm suffit généralement pour une fenêtre classique, alors qu’une baie vitrée demandera 20 ou 30 Nm.
Liste du matériel et des outils nécessaires
Pour réussir l’installation volet roulant motorisé, prépare ton atelier :
Un kit motorisation volet roulant complet (moteur, roue, couronne, support)
Tournevis isolés et tournevis cruciforme
Une perceuse-visseuse avec mèches métal/béton
Un mètre ruban, un niveau à bulle et une pince coupante
Testeur de tension et dominos (ou bornes Wago)
La puissance du moteur d’un volet roulant doit impérativement être calculée selon le poids du tablier, sachant que le PVC et l’aluminium présentent des densités très différentes à la manipulation.
Étape 1 : Préparer le volet roulant existant
Désolidariser le tablier de l’axe d’enroulement

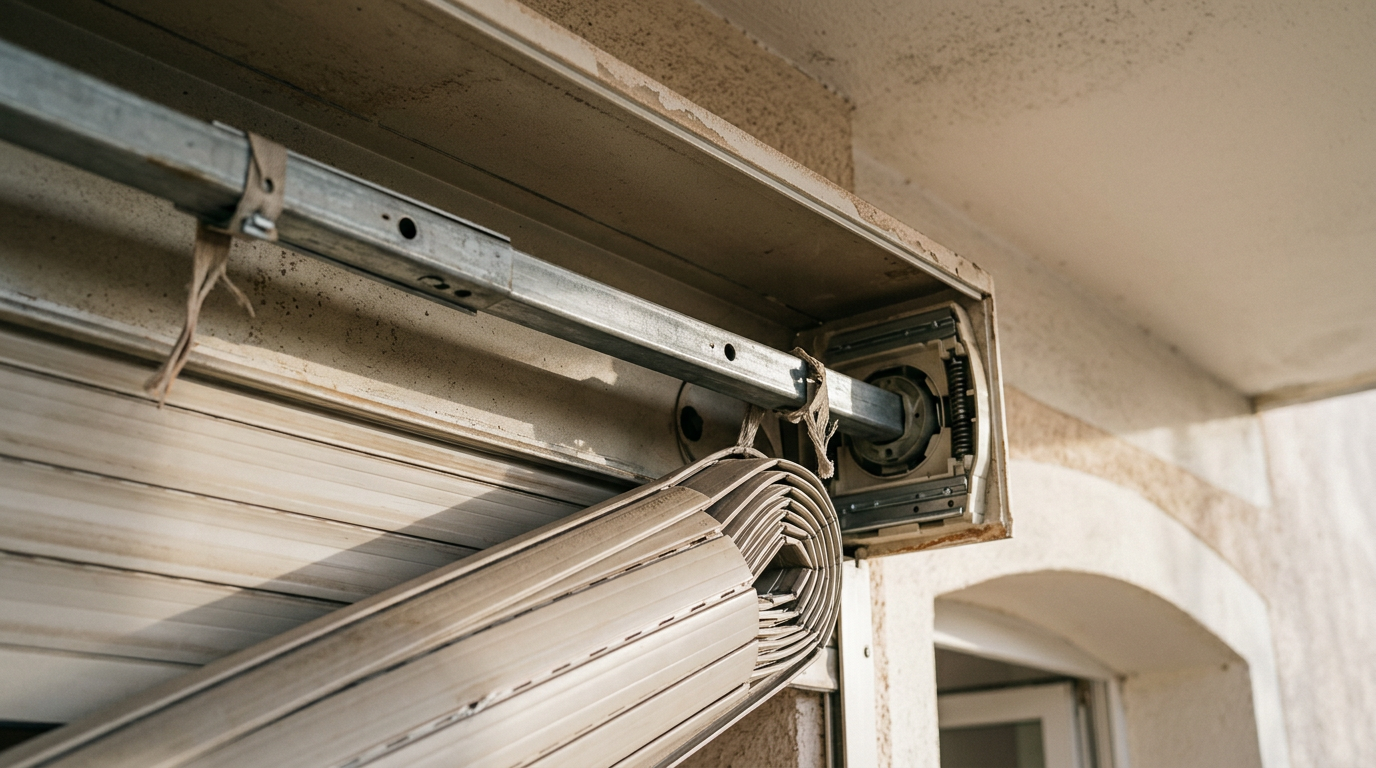

Durée : 30 min | Difficulté : Facile. Commence par descendre complètement le volet en position basse. Ouvre le coffre. Tu verras des attaches (souvent des sangles ou des ressorts en métal) qui relient le tablier à l’axe. Dévisse-les ou déclipse-les avec précaution. Attention, si les lattes sont vieilles, manipule-les doucement pour ne pas les rayer.
Retirer l’axe d’enroulement manuel
Une fois le tablier libre, retire la goupille ou le support côté opposé à la manivelle. Côté manivelle justement, démonte le mécanisme de sortie de caisson (le cardan). Tu peux maintenant sortir tout l’axe métallique du coffre. C’est le moment idéal pour passer un coup d’éponge dans le caisson, on y trouve souvent un tas de poussière et d’insectes séchés.
Étape 2 : Préparer le nouvel axe motorisé
Insérer le moteur dans l’axe d’enroulement

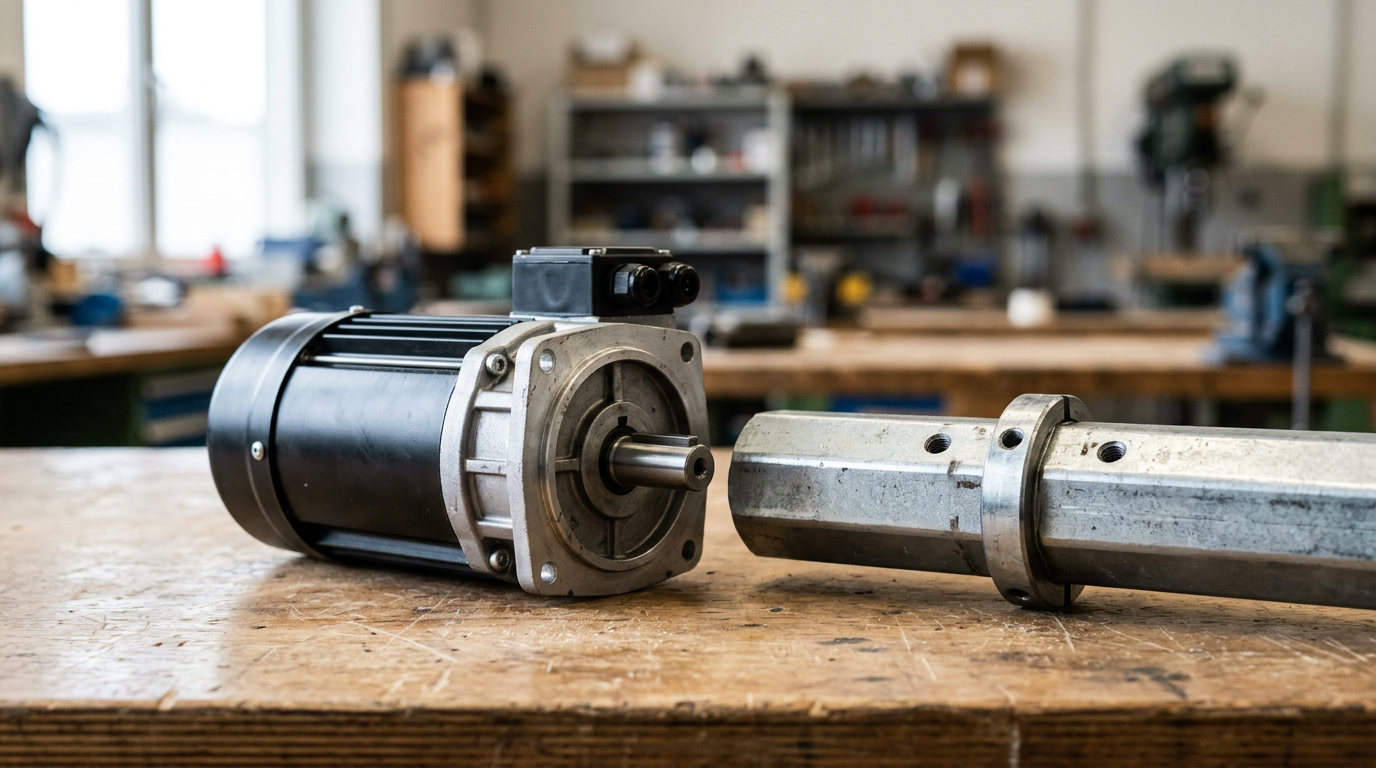

Durée : 45 min | Difficulté : Moyenne. Glisse le moteur volet roulant à l’intérieur de l’axe métallique (ou du nouvel axe fourni dans le kit). Il ne faut jamais forcer au marteau ! Si ça ne rentre pas, vérifie que rien n’obstrue l’intérieur de l’axe, comme une bavure de découpe. Le moteur doit s’insérer jusqu’à ce que la tête du moteur affleure l’extrémité de l’axe.
Fixer les adaptateurs et la bague
Chaque kit motorisation volet roulant contient des bagues d’adaptation. Elles servent à transmettre la rotation du moteur à l’axe. Aligne bien les ergots des bagues avec les encoches de ton tube. Conseil d’ami : n’utilise pas de vis autoforeuses pour fixer le tube au moteur si le fabricant ne l’indique pas explicitement, tu risquerais de percer le bobinage électrique interne.
Effectuer le branchement électrique initial (pour test)
Avant de tout remonter là-haut, fais un test à blanc sur ton établi. Relie provisoirement le moteur à une prise de courant. (Attention à ne pas toucher les fils dénudés !). Fais tourner le moteur dans les deux sens pour vérifier que les bagues entraînent bien l’axe. Si ça grogne ou si ça patine, réajuste tes fixations maintenant.
L’installation nécessite de remplacer l’axe d’enroulement manuel par un tube télescopique ou un axe recoupable capable d’accueillir le moteur cylindrique et ses bagues de liaison.
Étape 3 : Installer l’axe motorisé et raccorder le tablier
Positionner l’axe motorisé dans le caisson
Durée : 1h | Difficulté : Moyenne. Remonte le nouvel axe complet dans le coffre. Insère d’abord le côté moteur dans son support fixe, puis le côté opposé (le “pivot”). Vérifie bien l’horizontalité avec un niveau à bulle — un axe de travers, c’est un moteur qui peinera et s’usera prématurément. C’est sans doute l’étape où une deuxième paire de mains sera la bienvenue.
Fixer l’axe aux supports
Sécurise l’axe avec les goupilles ou les vis fournies. Assure-toi que les câbles sortant du moteur ne frottent pas contre les parties tournantes. On a déjà vu des câbles sectionnés après seulement 10 montées/descentes parce qu’ils n’étaient pas bien clipsés au fond du coffre.
Raccorder le tablier aux attaches d’enroulement
Fais tourner l’axe par petites impulsions jusqu’à ce que les points de fixation soient bien en face des attaches du tablier. Refixe les attaches (souvent appelées verrous de sécurité ou attaches souples). Si tu utilises des verrous rigides, ils empêcheront en plus le soulèvement manuel du volet, un vrai plus pour la sécurité.
Installer le point de commande (interrupteur/émetteur)

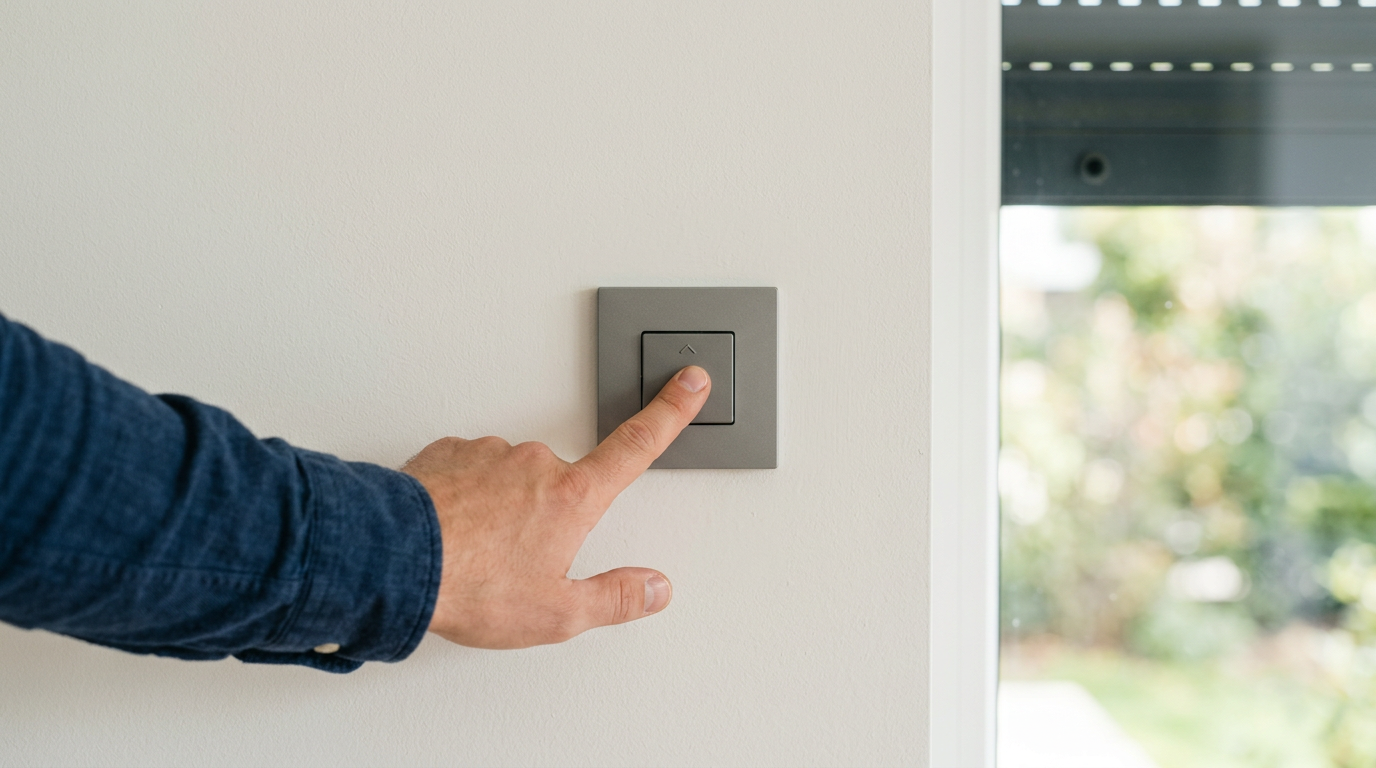

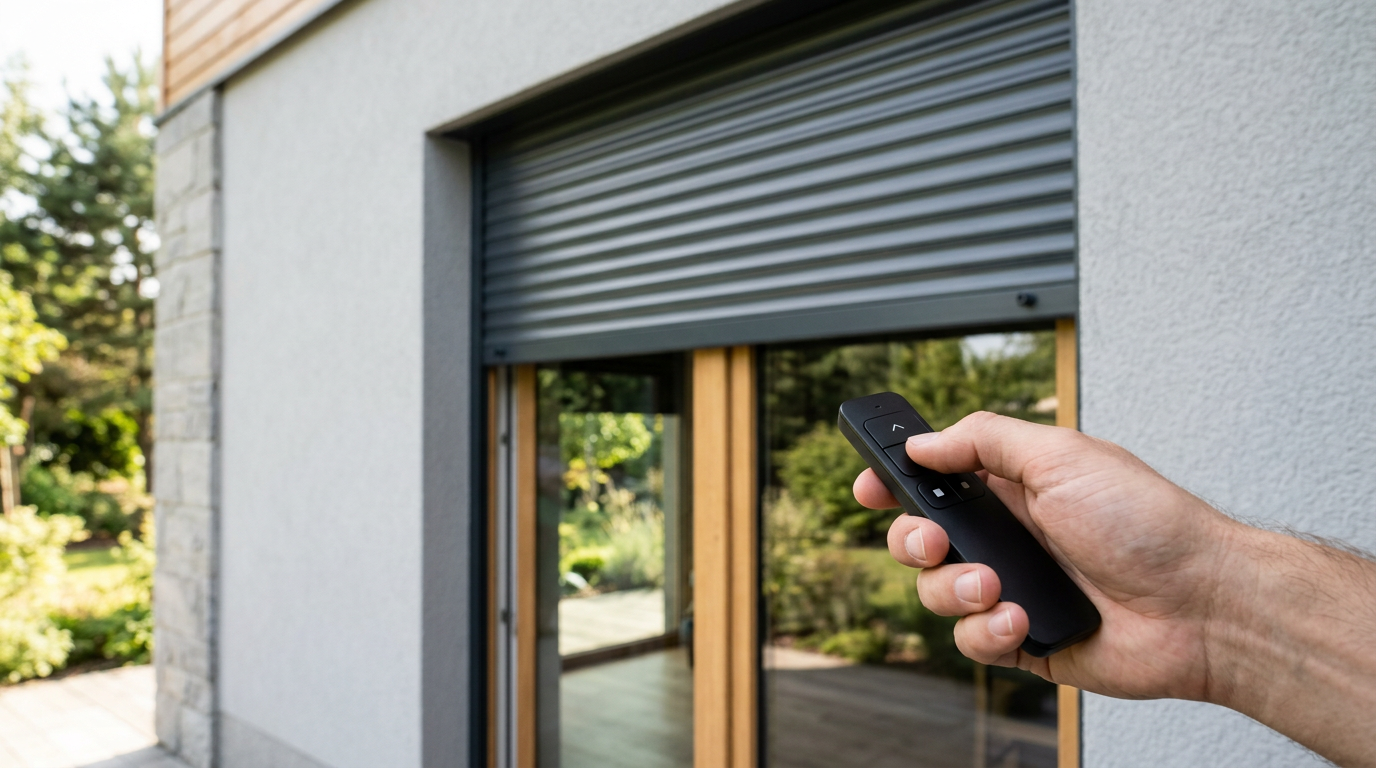

Pour un système radio, fixe simplement le support de télécommande au mur. Pour un volet roulant électrique filaire, encastre le boîtier de commande à environ 1m20 du sol. Évite de le placer derrière un meuble encombrant, question de bon sens ergonomique.
Étape 4 : Le raccordement électrique définitif
Passer les câbles électriques (selon le type de commande)
Durée : 1h30 | Difficulté : Difficile. C’est la partie qui fait souvent peur. Si tu n’as pas d’arrivée électrique près de la fenêtre, il faudra en créer une. La norme NF C 15-100 impose un circuit dédié ou une protection adaptée. Tu peux passer en goulotte apparente pour plus de simplicité, ou faire des saignées si tu es en pleine rénovation de peinture.
Connecter le moteur à l’alimentation électrique
Coupe le disjoncteur général avant de toucher à quoi que ce soit. En général, tu as trois fils sur le moteur : bleu (neutre), marron/noir (phases montée/descente) et vert-jaune (terre). Pour un moteur radio, il n’y a que le neutre, une phase et la terre. Utilise des bornes Wago pour une connexion propre et sécurisée qui ne bougera pas avec les vibrations.
Protéger les connexions
Ne laisse jamais de fils volants dans le caisson. Utilise une petite boîte de dérivation étanche si la connexion se fait à l’intérieur du coffre (souvent humide avec la condensation). Range les câbles proprement pour qu’ils ne risquent pas d’être “avalés” par le tablier lors de l’enroulement.
La motorisation simplifiée d’un volet peut passer par des solutions radio ou solaires qui évitent les travaux lourds de câblage électrique et de dégradation des murs intérieurs.
Étape 5 : Réglage des fins de course et tests
Réglage des fins de course (haut et bas)
Durée : 30 min | Difficulté : Facile. C’est ici que tu définis où le volet s’arrête tout seul. Sur certains moteurs, ce sont deux vis à tourner (jaune et blanche), sur d’autres, c’est une manipulation sur la télécommande. Procède doucement. Le volet doit s’arrêter 2 cm avant que la lame finale ne touche le haut du tunnel pour éviter de forcer sur le moteur.
Test de fonctionnement complet
Fais faire au moins trois cycles complets à ton installation volet roulant motorisé. Écoute les bruits suspects. Un claquement régulier peut indiquer qu’une latte est mal alignée ou qu’une attache frotte. Si tout glisse comme sur des roulettes, tu as fait 99 % du boulot.
Ajustements si nécessaire
Si le volet redescend par saccades, vérifie que les coulisses (les rails sur le côté) sont propres et bien droites. Un petit coup de spray au silicone (pas de graisse !) dans les rails peut aider, un peu comme on entretiendrait ses outils de jardinage pour qu’ils durent des années.
Conseils & erreurs fréquentes à éviter
Le plus gros piège, c’est l’impatience. On a tous envie de motoriser volet roulant manuel en une heure, mais prendre le temps de vérifier la verticalité de l’axe sauve ton investissement sur le long terme. Ne force jamais sur les lattes lors du déliage : le PVC froid devient cassant comme du verre.
Côté électrique, l’erreur classique est d’inverser les fils de montée et descente. Si ton bouton “Haut” fait descendre le volet, ne panique pas : inverse juste les deux fils de phase au niveau de l’interrupteur. Pense aussi à la sécurité enfant : ne laisse pas de télécommande traîner si tes réglages de force ne sont pas encore finalisés, car un moteur a assez de couple pour écraser accidentellement un objet oublié sur le rebord de fenêtre.
Variantes et aller plus loin
Motorisation solaire : spécificités d’installation
C’est l’option préférée des amateurs de simplicité écologique. Le panneau photovoltaïque se colle sur le coffre extérieur. L’avantage majeur ? Ça fonctionne même en cas de coupure de courant générale. C’est typiquement l’approche nature et autonome qu’on encourage sur Amperel, car elle réduit la consommation d’énergie primaire de ton foyer.
Intégration domotique : connectivité et pilotage intelligent
Une fois que tu as un volet roulant motorisé, tu peux ajouter une passerelle wifi. Pourquoi ? Pour simuler une présence quand tu es en vacances ou pour fermer automatiquement les volets quand la température extérieure dépasse 25°C. Les économies sur la climatisation sont alors bien réelles.
Maintenance des volets roulants motorisés
Comme pour ton matériel de jardin, l’entretien prévient la panne. Une fois par an, nettoie le tablier à l’eau savonneuse pour éviter que le sable n’use le mécanisme. Vérifie aussi que les vis du support ne se sont pas desserrées avec les vibrations répétées du moteur.
FAQ : Questions fréquentes sur la motorisation des volets roulants
Peut-on motoriser tous les volets roulants manuels ?
Oui, dans 95% des cas. La seule contrainte est d’avoir assez de place dans le caisson pour accueillir l’axe motorisé. Pour les très vieux modèles en bois hypers lourds, il faudra simplement un moteur beaucoup plus puissant.
Est-il obligatoire de faire appel à un électricien ?
Si tu sais câbler une lampe et que tu as déjà posé des prises, tu peux le faire. En revanche, pour la création d’une nouvelle ligne au tableau électrique, l’avis d’une personne compétente est préférable pour rester conforme aux assurances.
Quel est le coût moyen de l’opération ?
Pour un kit motorisation volet roulant filaire de qualité, compte entre 80€ et 150€. En radio, on monte vers 180€-250€. Si tu le fais toi-même, tu économises environ 200€ de main-d’œuvre par fenêtre.
Comment réinitialiser un moteur qui ne répond plus ?
Souvent, une coupure de courant prolongée ou une manipulation sur la télécommande suffit. Chaque marque a sa procédure “double coupure” (on éteint 2s, on allume 10s, on rééteint 2s). Consulte la notice spécifique de ton modèle.
Conclusion : Profitez de votre confort modernisé
Voilà, tu as désormais toutes les clés pour motoriser un volet roulant comme un pro. Entre le gain de temps chaque soir et l’amélioration de l’isolation, tu ne regretteras pas ces quelques heures de bricolage. Le secret réside vraiment dans le choix moteur volet roulant au départ : ne sous-estime jamais le poids de tes volets.
Si malgré nos conseils tu sens que la partie électrique est trop complexe (surtout pour le passage des câbles dans les cloisons), n’hésite pas à demander un devis local. Mais pour le reste, lance-toi ! Ton dos te dira merci, et ta maison aura pris un sérieux coup de jeune.
